ボルト仕様の表現方法

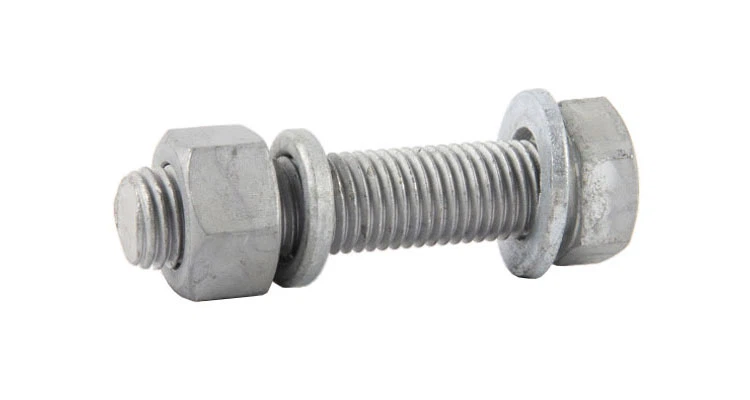

 ボルト：頭とねじ（雄ねじのある円筒）からなる締結具の一種で、貫通穴のある2つの部品をナットと合わせて締結、接続する必要があります。 この接続形式をボルト接続といいます。 ボルトからナットを緩めると2つの部分が分離できるため、ボルト接続は取り外し可能な接続です。

ボルト仕様の表現方法：

ボルト仕様 M14 は、ねじ径 14mm のメートルボルトを意味します。 Mは「メートル、メートル」ネジの略です。 完全なねじマークは、ねじの特徴コード、サイズ コード、公差ゾーン コード、その他の情報、標準コード (国内の場合は国家標準コードを追加するなど) で構成されます。ネジ)
1. ねじの特性コードには文字「M」が使用されます。
2. サイズコード
単山のサイズコードは「呼び径×ねじモーメント」となります。 並目ねじの場合、ねじトルクの項目は省略できます。 多条ねじのサイズ記号は「呼び径×PhリードPねじモーメント」となります。
3. 公差ゾーンコードは、7H、6g などの数字と文字 (雌ねじの場合は大文字、雄ねじの場合は小文字) で表されます。7H、6g などはねじの公差を表すことに注意してください。一方、H7、g6 はシリンダー公差のコード名を表します。
4. ねじ込み長さは短（Sで表示）、中（Nで表示）、長（Lで表示）の3種類があります。 通常、ねじのねじ込み長さはマークされておらず、中間のねじ込み長さ (N) に応じてねじ公差域が決定されます。 必要に応じて、「M20-5g6g-L」のようにねじ込み長さコード S または L を追加します。 特別なニーズがある場合は、「M20-5g6g-30」など、ねじ込み長さの値を指定できます。
5. 左ねじの場合、ねじ込み長さの後に「LH」を記入してください。 ねじ込み長さ記号と回転数記号は「-」で区切られ、右ねじは省略されています。
6. マーキング例：
M16-5g6gは普通並目ねじ、呼び径16、右ねじ、ねじ公差域中径5g、外径6g、ねじ込み長さは中長とみなします。
M16×1 LH-6Gは細目普通ねじ、呼び径16、ピッチ1、左ねじ、ねじ公差域中径、外径ともに6G、ねじ込み長さは中長とします。
