亜鉛メッキ六角フランジボルト
フランジボルトは、六角頭、フランジ（六角の下の丸座金）、ねじ（おねじ付き）からなる一体型ボルトです。 2つの貫通穴をつなぐ部分を固定するナットと合わせる必要があります。
- 迅速な配達
- 品質保証
- 24時間年中無休のカスタマーサービス
製品説明
フランジボルトは、六角頭、フランジ（六角の下の丸座金）、ねじ（おねじ付き）からなる一体型ボルトです。 2つの貫通穴をつなぐ部分を固定するナットと合わせる必要があります。 フランジボルトの一般的な表面処理は亜鉛メッキです。 独特なタイプのため、フランジ ボルトは、柔らかくて耐摩耗性のない材料に対してより安全であり、穴あきを避けることができます。 フランジボルト自体は耐食性と耐摩耗性があります。 亜鉛メッキによる耐食性の向上と相まって、フランジボルトの寿命を延ばします。
Jiangsu Jinrui Metal Products Co., Ltd. は、中国の主要なフランジ ボルト メーカーおよびサプライヤーの 1 つです。 Jinrui のフランジ ボルトは ISO 9001 および IATF 16949 認証に合格しており、当社の工場および会社からフランジ ボルトを購入することを歓迎します。
六角フランジボルトの製造工程

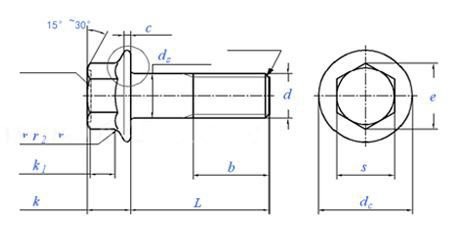

六角フランジボルトの仕様
d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
P | ねじピッチ | 並目ねじ | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
細かい糸 1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||
細かい糸 2 | / | / | / | 1 | 1.25 | / | / | / | ||
b | L 125 以下 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | |
125＜L 200以下 | / | / | 28 | 32 | 36 | 40 | 44 | 52 | ||
L＞200 | / | / | / | / | / | / | 57 | 65 | ||
c | 最小 | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
ダ | マックス | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 | |
直流 | 最大 | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 | |
ds | 最大 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
最小 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | ||
デュ | 最大 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | |
dw | 最小 | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
e | 最小 | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 | |
f | 最大 | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | |
k | 最大 | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 | |
k1 | 最小 | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.1 | 5.8 | 6.8 | |
r1 | 最小 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | |
r2 | 最大 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
r3 | 最小 | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | |
r4 | ≈ | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 | |
s | MAX=公称サイズ | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 | |
最小 | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 | ||
共通グレードとコーティング
標準 | 素材 | 学年 | 終了 | スレッド |
DIN933 | 炭素鋼 | 4.6 | プレーン | UNC |
亜鉛メッキ | ||||
合金鋼 | 黄色の亜鉛メッキ | |||
PTFE | ||||
ステンレス鋼 | 黒酸化 | UNF | ||
ダクロメット | ||||
他の | HDG | |||
他の |
六角フランジボルトの適用分野
フランジボルトの適用範囲は非常に広く、亜鉛仕上げと相まって、フランジボルトは石油化学産業、自動車製造、建設、家電、機械設備、冶金、軽工業などのインフラ分野で大きな市場を占めています。 . もちろん、これらの領域の特定の場所では、レール ボルト、楕円首のフィッシュ ボルト、キャリッジ ボルト、U ボルト、六角頭キャップ ボルト、T ボルト、丸頭六角穴付きボルトなど、他の製品も併用されます。 ..
